綜觀全世界的重要紙質文物，其采用的造紙纖維絕大多數為木質纖維和莖桿纖維，導致文獻、檔案、圖書耐久性低。從19世紀發明了機械造紙，縮短了造紙的生產周期，提高了產量，但卻由于采用了酸性施膠劑，促使紙張酸度增加，間接地縮短紙張的使用年限。為了明了紙張為何會因酸化而到至無法長久保存，勢必得從整個造紙工藝談起，方能找出對策，以免讓珍貴的紙質文物毀于一旦。

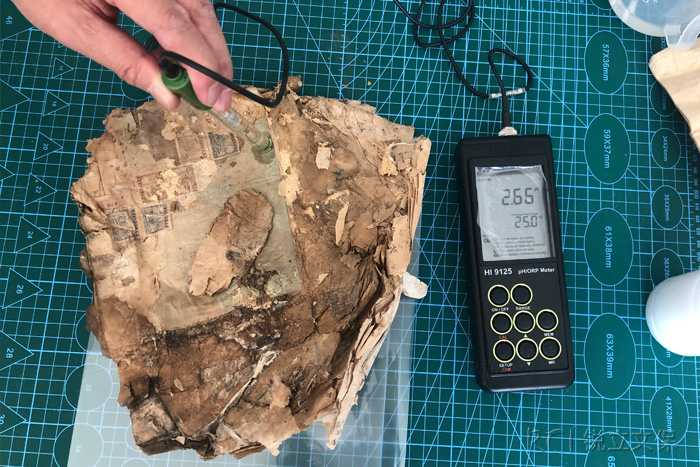

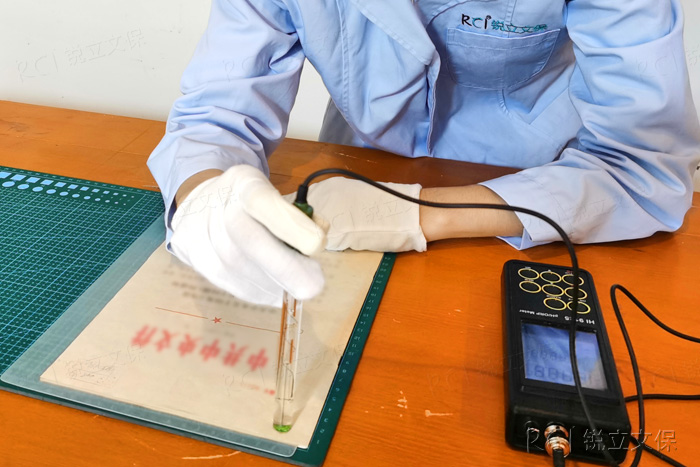

紙張是指植物纖維均勻分散于水中，經過抄紙網平均地撈起，并過濾掉多于水分，再經壓榨干燥后。促使纖維間相互結合交織而成的薄片構造物。由于紙張中纖維呈現毛細管現象，故以墨水溶液書寫、或用印墨油印刷時，容易滲入紙張中層，致使字跡顯的不夠清晰，且有細毛拖尾現象發生，因此早期歐洲造紙多采用上膠方式防止墨水暈散滲透，其后德國更于1807年發明以松香-明礬為主要原料的上膠法，一時間廣為各國造紙業者采用，自1850年以后，機械造紙接采用此種上膠法。此種造紙過程中所添加的上膠劑中，因含有硫酸鋁，以與其他化合物作用，而促使硫酸根殘留在紙層中且不易揮發引起強脫水，造成紙張中有機成分變質，呈現酸性狀態，世界各地的紙質修復專家，針對此一問題，曾做了諸多的研究，并證實了酸性為紙張劣化的最大主因，其中又以1700至1900年所制造生產的紙酸度最高，其pH值平均為4.0~4.9，另一個可喜的調查則顯示15世紀至17世紀所生產的紙張其酸度卻沒有如此的酸。

造紙植物纖維原料，其主要化學成分皆以纖維素、半纖維素和木質素所組成，而纖維素分子乃由大量葡萄糖基所構成的鏈狀高聚合物，天然纖維的聚合度（DP）值約為10000左右，如采用化學造漿DP值則會急速下降，例如：亞硫酸鹽木漿其DP值僅有600~1000上下，紙張的耐久性主要取決于纖維素的穩定性。當纖維素受損時，其DP值下降，當DP值下降至700以下，其機械性能更迅速下降，不堪持拿，當DP值低于200時，紙張則脆裂成粉末，不再擁有纖維特性。影響紙張耐久性的最大元兇為酸。

當人類為了滿足視覺感觀能獲得較佳效果時，便在抄紙時，采用內部施膠，于漿料中加入添加劑使紙張具有抗水性能，藉以控制墨水、印油墨等各種液體的滲透，提高了紙的憎液性能，而松香上膠劑為最普遍的采用方法，已有200年左右的使用歷史，其中作為松香施膠的沉淀劑，俗稱為造紙明礬，又稱礬土，因其化學為含有結晶水的硫酸鋁和硫酸鉀的復鹽，無色呈晶體狀，密度1.75g/cm3，熔點92℃，溶于水，于民間常間于凈水劑的使用，當它的的硫酸根殘留于紙層中，易與空氣發生化學反應，并隨紙張干燥而濃縮，并存留于紙層中。累積于紙層中的酸性則促使纖維素分子產生水解現象，使DP值下降，即俗稱紙張纖維素的酸性水解。

內容摘自：睿雅軒、吳哲睿，中國臺灣省，《紙質檔案圖書酸化之探討》，1998.09
